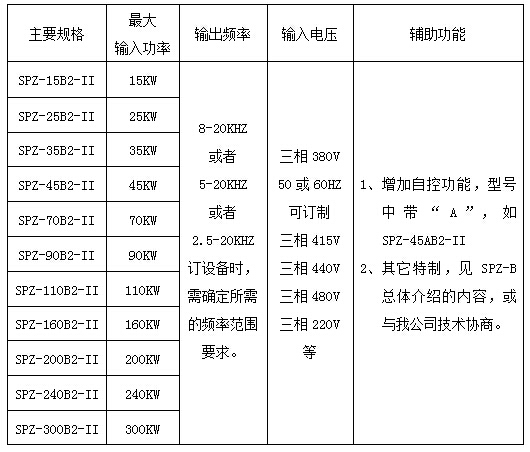

SPZ-B2-II小電容箱類設備整體介紹

     我們并沒有標準的庫存設備，在雙平的庫存中，只有中頻電源部分，而電容、中頻變壓器都是按照客戶的加熱工件和加熱要求來設計的。

     所以，訂購或咨詢的客戶，需要提供以下信息：

（1）加熱工件的材料和大小；

（2）加熱的用途和加熱溫度，以及加熱時間要求； 是透熱還是表面加熱？ 如果是表面加熱，那加熱的深度是多少？ 等等

（3）感應圈的方式和尺寸有無限制？ 比如是從內部加熱還是外部加熱？ 感應圈封閉還是開口式的？  感應圈周圍100MM內，有無易感應的金屬材料？等等。

（4） 頻率有無特定要求？

（5） 加熱的氣氛： 大氣中還是真空爐內？ 有無保護氣體？

（6） 其它同設備方案有關的細節。

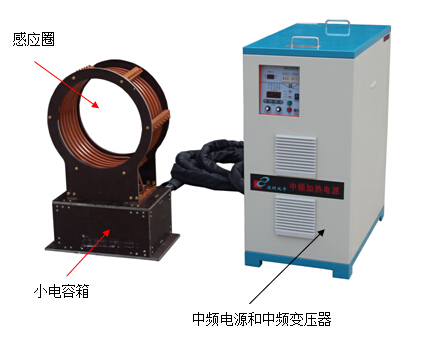

基本組成為：（中頻電源 + 中頻變壓器） + 小電容箱 + 感應圈。

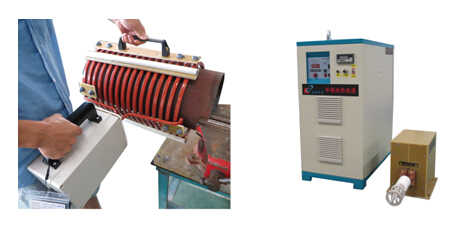

    這種設備的獨特性就在于電容箱小而輕， 有的與感應圈直接一起固定在機構上移動， 有的可以直接做成手持式的，如下圖所示。主機到電容間的電纜上電流并不大，因此功率損耗很低，加熱效率高而節能。

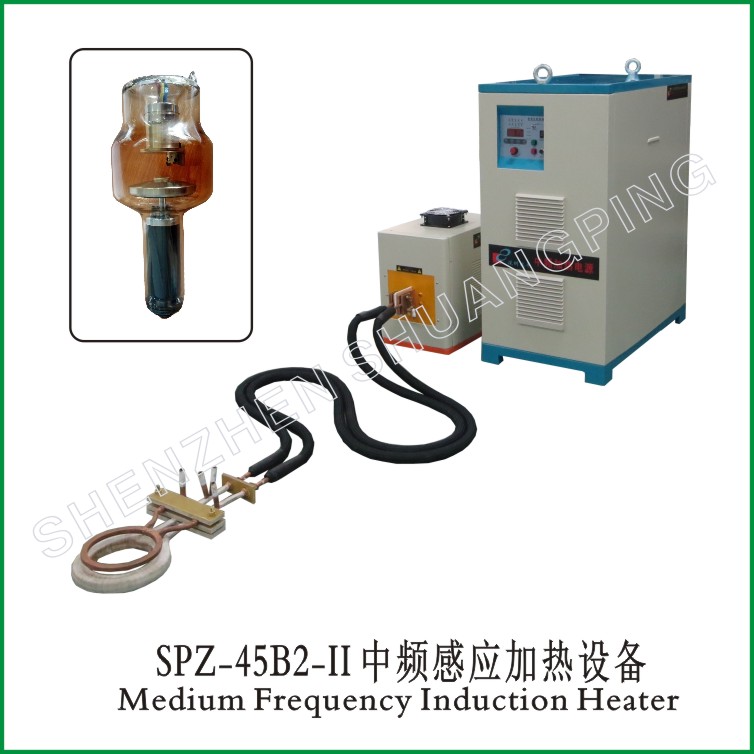

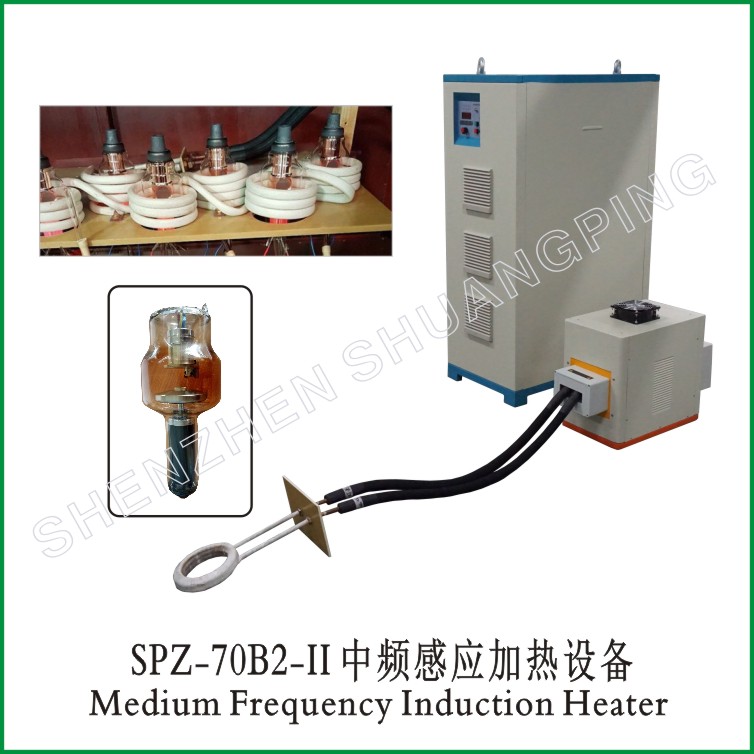

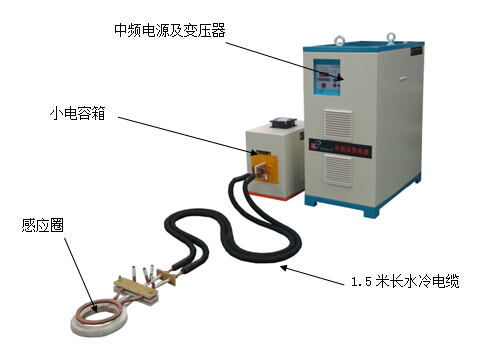

下圖為X射線管真空除氣所用設備，小電容箱到感應圈間仍采用水冷電纜連接。 但小電容箱尺寸很小，可以很方便地置于整個除氣設備中。



使用水冷電纜連接感應圈時，水冷電纜上流過同感應圈一樣的電流，一方面會有很大的能量損耗，另一方面，水冷電纜的電感也會影響到設備整體的工作狀態和匹配。 水冷電纜盡量不用或越短越好。

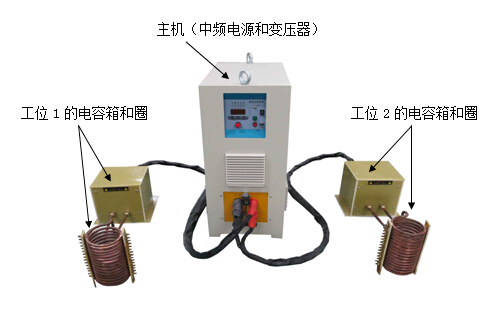

    這種設備還可用于多工位同時加熱的情況。如下圖所示。





    上圖中，主機距兩個電容箱都有2米以上的連線長度，兩個加熱工位相距4米多，要求同時加熱同樣的零件。  用上圖配置解決了這個問題，相比之前客戶將兩個工位的感應圈串聯工作， 所選設備功率大大減小，節能效果非常好。

    SPZ-B2-II小電容箱系列的設備，分機的大小要根據客戶的加熱工況和加熱要求來設計，相對來講，成本略高于普通的中頻設備。

    帶變壓器的中頻感應加熱設備的優點和應用、工作原理、設備分類及特制要求，可以參考SPZ-B大類介紹：http://m.oyhvr.com/pro_clist_bid_93.html
